OYI-ODF-MPO RS144
Didelio tankio šviesolaidinio pluošto panelė
OYI-ODF-MPO RS144
Produkto savybės
1. Standartinis 1U aukštis, montuojamas ant 19 colių stovo, tinkakabinetas, stelažų montavimas.
2. Pagaminta iš didelio stiprumo šalto valcavimo plieno.
3. Elektrostatinis purškimas gali atlaikyti 48 valandų druskos purškimo bandymą.
4. Tvirtinimo pakabą galima reguliuoti į priekį ir atgal.
5. Su stumdomomis bėgiais, sklandus stumdomas dizainas, patogus naudoti.
6. Su kabelių valdymo plokšte galinėje pusėje, patikima optinių kabelių valdymui.
7. Lengvas, stiprus, geras atsparumas smūgiams ir dulkėms.
Paraiškos
2. Saugojimo srities tinklas.
3. Šviesolaidinis kanalas.
4.FTTx sistemaplačiajuostis tinklas.
5. Bandymo prietaisai.
6. Kabelinės televizijos tinklai.
7. Plačiai naudojamas FTTH prieigos tinkle.

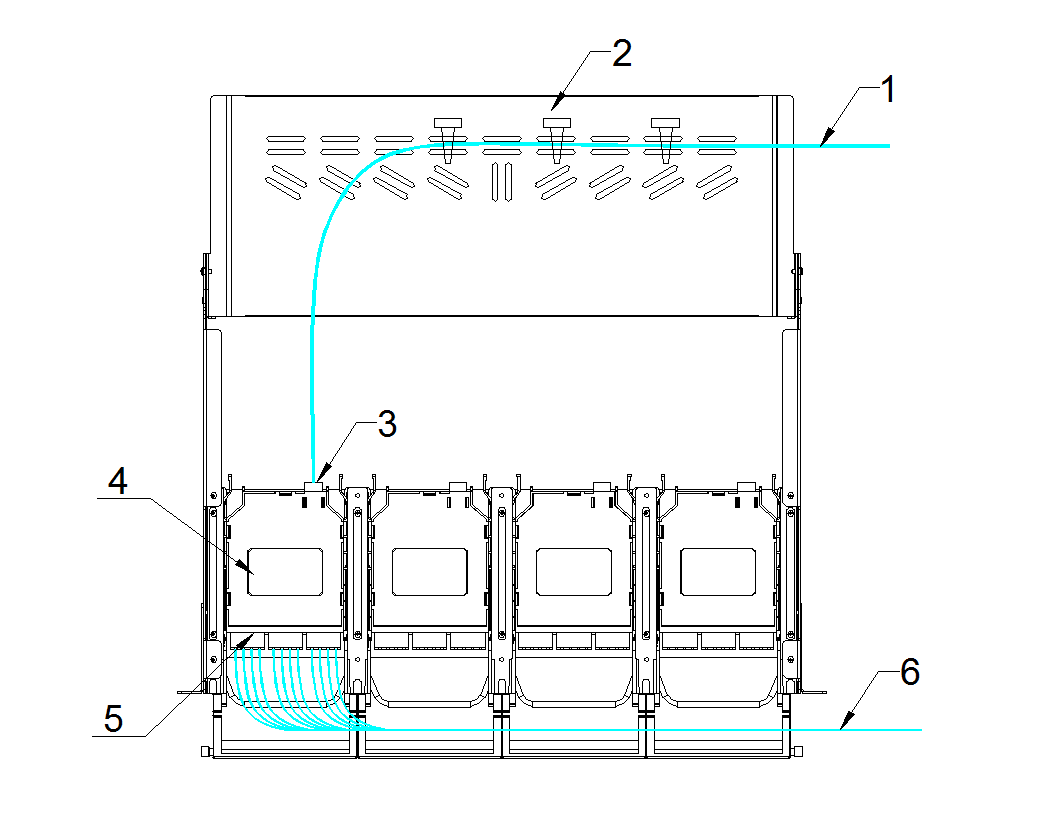

Brėžiniai (mm)
Instrukcija
2. Kabelio tvirtinimo anga ir kabelio laikiklis
3. MPO adapteris
4. MPO kasetė OYI-HD-08
6. LC arba SC jungiamasis laidas
Priedai
| Prekė | Vardas | Specifikacija | Kiekis |
| 1 | Tvirtinimo pakaba | 67 * 19,5 * 44,3 mm | 2 vnt. |
| 2 | Įleidžiamos galvutės varžtas | M3 * 6 / metalas / juodas cinkas | 12 vnt. |
| 3 | Nailoninis kabelinis raištelis | 3 mm * 120 mm / balta | 12 vnt. |
Pakuotės informacija
| Dėžutė | Dydis | Grynasis svoris | Bendras svoris | Pakuotės kiekis | Pastaba |
| Vidinė dėžutė | 48 x 41 x 6,5 cm | 4,2 kg | 4,6 kg | 1 vnt. | Vidinė dėžutė 0,4 kg |
| Pagrindinė dėžutė | 50 x 43 x 36 cm | 23 kg | 24,3 kg | 5 vnt. | Pagrindinė dėžutė 1,3 kg |
Pastaba: Į aukščiau nurodytą svorį neįskaičiuota MPO kasetė OYI HD-08. Kiekvienos OYI-HD-08 kasetės svoris yra 0,0542 kg.
Vidinė dėžutė
Išorinė dėžutė
-
OYI-FAT12B gnybtų dėžutė
12 branduolių OYI-FAT12B optinė gnybtų dėžutė atitinka YD/T2150-2010 pramonės standarto reikalavimus. Ji daugiausia naudojama FTTX prieigos sistemos gnybtų jungtyse. Dėžutė pagaminta iš didelio stiprumo PC, ABS plastiko lydinio liejimo, kuris užtikrina gerą sandarumą ir atsparumą senėjimui. Be to, ją galima pakabinti ant sienos lauke arba viduje montavimui ir naudojimui. OYI-FAT12B optinė gnybtų dėžutė turi vidinę vieno sluoksnio struktūrą, padalintą į paskirstymo linijos sritį, lauko kabelių įvedimą, šviesolaidžių sujungimo dėklą ir FTTH lašelinio optinio kabelio laikymą. Šviesolaidžių linijos yra labai skaidrios, todėl jas patogu valdyti ir prižiūrėti. Po dėžute yra 2 kabelių angos, kuriose telpa 2 lauko optiniai kabeliai tiesioginėms arba skirtingoms jungtims, taip pat joje telpa 12 FTTH lašelinio optinio kabelio galiniams sujungimams. Šviesolaidžių sujungimo dėklas yra atverčiamas ir gali būti sukonfigūruotas su 12 branduolių talpa, kad būtų galima išplėsti dėžutės naudojimą. -
OYI-ATB06A stalinė dėžutė
OYI-ATB06A 6 prievadų darbalaukio dėžutė yra sukurta ir pagaminta pačios įmonės. Produkto našumas atitinka pramonės standartų YD/T2150-2010 reikalavimus. Ji tinka įvairių tipų moduliams diegti ir gali būti naudojama darbo zonos laidų posistemėje, siekiant dviejų branduolių šviesolaidžio prieigos ir prievado išvesties. Ji užtikrina šviesolaidžio tvirtinimo, nužievinimo, sujungimo ir apsaugos įrenginius, taip pat leidžia naudoti nedidelį kiekį nereikalingų šviesolaidžių, todėl tinka FTTD (šviesolaidžio į darbalaukį) sistemos taikymams. Dėžutė pagaminta iš aukštos kokybės ABS plastiko, naudojant liejimo metodą, todėl yra atspari susidūrimams, atspari ugniai ir labai atspari smūgiams. Ji pasižymi geromis sandarinimo ir senėjimo savybėmis, apsaugo kabelio išėjimą ir tarnauja kaip ekranas. Ją galima montuoti ant sienos. -
OYI-FAT16D gnybtų dėžutė
16 branduolių OYI-FAT16D optinė gnybtų dėžutė atitinka YD/T2150-2010 pramonės standarto reikalavimus. Ji daugiausia naudojama FTTX prieigos sistemos gnybtų jungtyse. Dėžutė pagaminta iš didelio stiprumo PC, ABS plastiko lydinio liejimo, kuris užtikrina gerą sandarumą ir atsparumą senėjimui. Be to, ją galima pakabinti ant sienos lauke arba viduje montavimui ir naudojimui. -
OYI-FOSC-D104H
Optinių jungčių dėžutės naudojamos lauko optiniams kabeliams, įeinantiems ir išeinantiems iš dėžutės galų, paskirstyti, sujungti ir laikyti. Yra du prijungimo būdai: tiesioginis prijungimas ir atskiriamasis prijungimas. Jos taikomos tokiose situacijose kaip virš galvos, vamzdynų šuliniai, požeminės situacijos ir kt. Palyginti su gnybtų dėžute, šiai dėžutėi keliami daug griežtesni sandarumo reikalavimai. Uždangai reikalingas sandarinimo žiedas ir oro vožtuvas, o gnybtų dėžutei jų nereikia. -
Inkarinis spaustukas PA600
Inkarinis kabelio spaustukas PA600 yra aukštos kokybės ir patvarus gaminys. Jį sudaro dvi dalys: nerūdijančio plieno viela ir sustiprintas nailono korpusas, pagamintas iš plastiko. Spaustuko korpusas pagamintas iš UV plastiko, kuris yra draugiškas ir saugus naudoti net tropinėje aplinkoje. FTTH inkarinis spaustukas skirtas įvairiems ADSS kabelių dizainams ir gali laikyti 3–9 mm skersmens kabelius. Jis naudojamas ant akligatvinių šviesolaidinių kabelių. FTTH nuleidžiamojo kabelio jungties montavimas yra paprastas, tačiau prieš pritvirtinant reikia paruošti optinį kabelį. Atvira kablio savaime užsifiksuojanti konstrukcija palengvina montavimą ant šviesolaidinių stulpų. Inkarinis FTTX optinio pluošto spaustukas ir nuleidžiamojo kabelio laikikliai gali būti tiekiami atskirai arba kartu kaip surinktas mazgas. FTTX nuleidžiamojo kabelio inkariniai spaustukai išlaikė tempimo bandymus ir buvo išbandyti nuo -40 iki 60 laipsnių temperatūroje. Jie taip pat buvo išbandyti temperatūros ciklų, senėjimo ir atsparumo korozijai bandymais. -
OYI-FAT08D gnybtų dėžutė
8 branduolių OYI-FAT08D optinė gnybtų dėžutė atitinka YD/T2150-2010 pramonės standarto reikalavimus. Ji daugiausia naudojama FTTX prieigos sistemos gnybtų jungtyse. Dėžutė pagaminta iš didelio stiprumo PC, ABS plastiko lydinio liejimo, kuris užtikrina gerą sandarumą ir atsparumą senėjimui. Be to, ją galima pakabinti ant sienos lauke arba viduje montavimui ir naudojimui. OYI-FAT08D optinė gnybtų dėžutė turi vidinę vieno sluoksnio struktūrą, padalintą į paskirstymo linijos zoną, lauko kabelių įvedimo, šviesolaidžių sujungimo dėklo ir FTTH lašelinio optinio kabelio laikymo zonas. Šviesolaidžių linijos yra labai skaidrios, todėl jas patogu valdyti ir prižiūrėti. Joje telpa 8 FTTH lašeliniai optiniai kabeliai galiniams sujungimams. Šviesolaidžių sujungimo dėklas yra atverčiamas ir gali būti sukonfigūruotas su 8 branduolių talpos specifikacijomis, kad būtų patenkinti dėžutės išplėtimo poreikiai.
